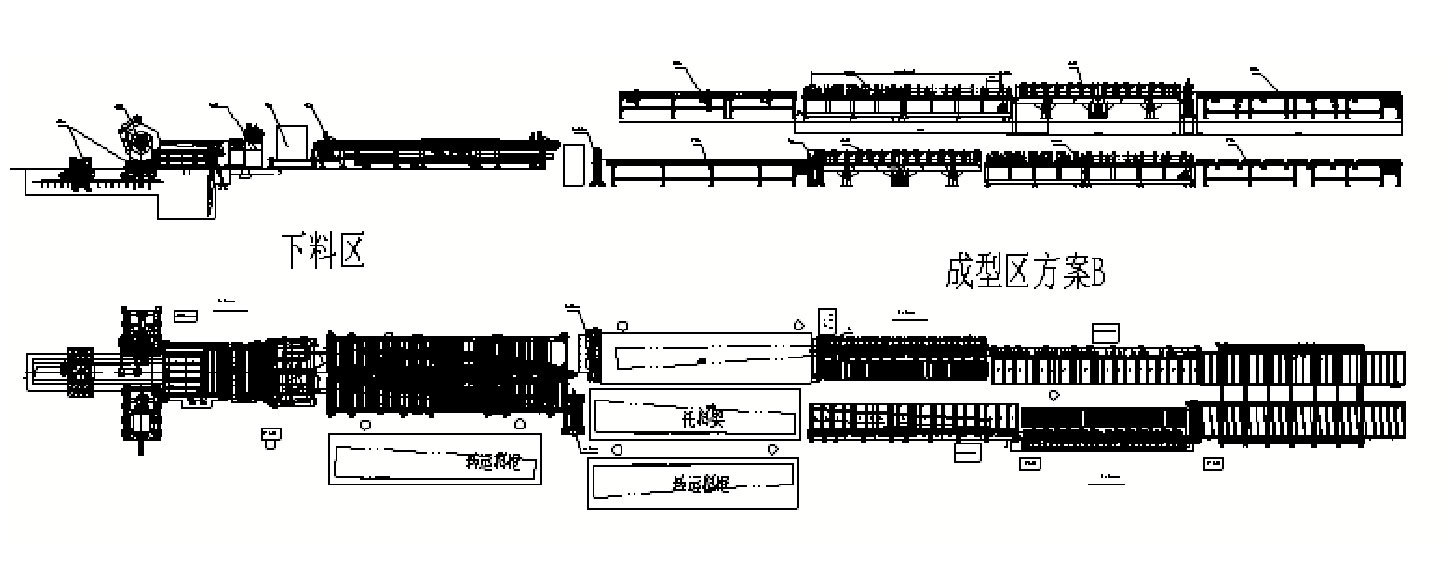

15225939987生產線布置圖
上料--校平--收邊絲--分剪下料--板料收集--切缺口--切端頭-- 一次輥彎成型--集中沖孔---換向移位-- 二次輥壓成型及沖孔--翻邊--碼垛
概述
1、TF金屬倉倉頂板冷彎生產線可以完成變截面、多規格產品。該線具有自動化程度高、工藝流程短、適用性強、結構合理、操作方便且生產的型材有較好的抗壓抗彎等特點。
2 該生產線能生產多種板寬、截面、長度的頂板，更換規格時需調整縱橫剪角度、沖缺口模具和切端頭擋料僅需調整相對位置，真空吸盤和翻邊壓料塊需根據板型不同做相應更換，集中沖孔則需要根據板型的不同，調整個別沖孔機，無需全部調整。通過以上操作，便可實現多種板型的生產。
技術參數:
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
1 | 原材料規格 | 鋼材類型 | 鍍鋅鋼 | ||
| 強度 | MPa | 235 | |||
| 厚度 | mm | 0.85-1.2mm | |||
| 卷料內直徑 | mm | 1100--1700 | |||
| 重量 | T | 5 | |||
| 2 | 版型寬度 | mm | 100-320 | ||
| 3 | 生產線速度 | m/min | 10 | ||
| 4 | 軋輥材質 | 45號鋼表面鉻 | |||
| 5 | 軋輥驅動方式 | 外部電機驅動 | |||
| 6 | 操作程序 | Windows2000 | |||
| 7 | 總電機功率 | Kw | 50 | ||
| 8 | 控制系統 | PLC自動化控制系統 | |||
| 9 | 維度(L*W*H) | m | 58X12X1.7 | ||

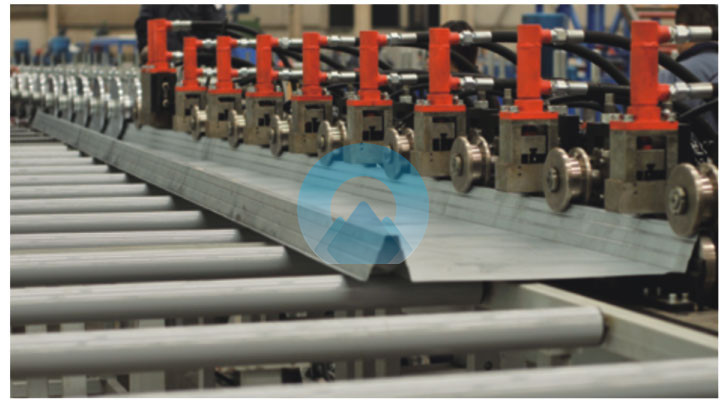

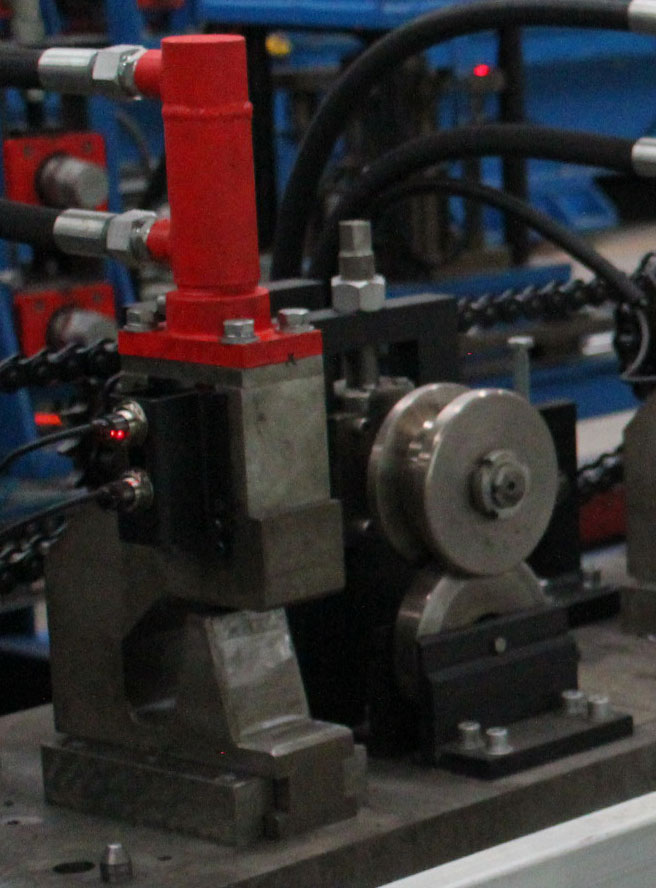

TF倉頂板冷彎生產線沖安裝孔部分

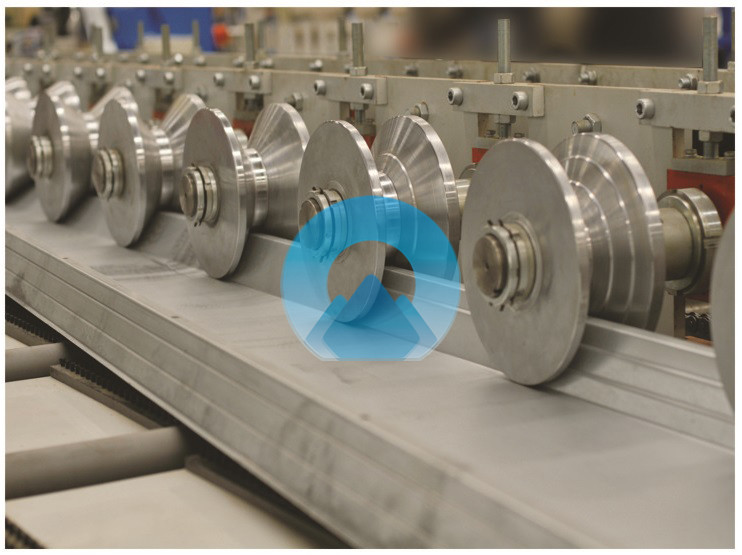

TF倉頂板冷彎生產線成型部分

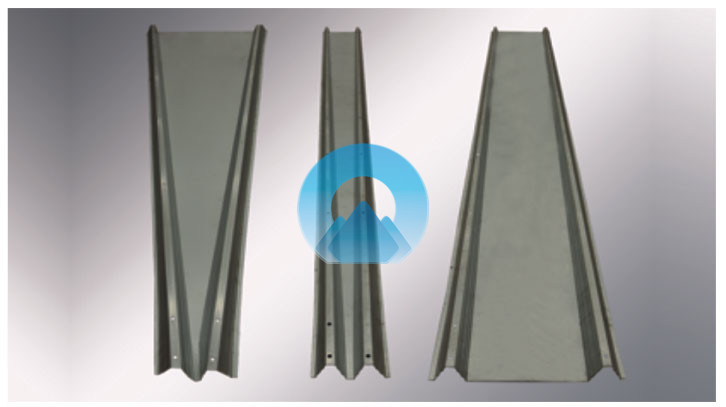

倉頂板型鋼
